電介質(zhì)一般用作電導(dǎo)體的絕緣部件，所以電介質(zhì)的主要性能是介電強度，即電擊穿前的最大電場強度。電擊穿有兩個主要機制:①當電場中電子雪崩加速時發(fā)生電擊穿，這種電擊穿特點在于放電通道窄;②當焦耳熱熔化電介質(zhì)時發(fā)生熱擊穿，特點在于放電通道寬。

絕緣涂層是主要的介電涂層，擊穿方式主要為熱擊穿。涂層孔隙中氣體的介電強度遠低于陶瓷基體的介電強度，因此絕緣涂層中的孔隙限制涂層的介電強度。

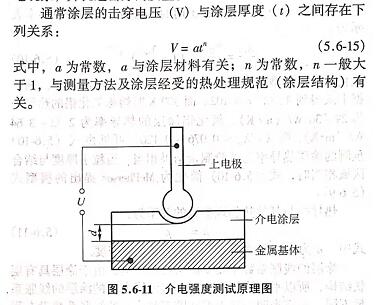

圖5.6-11是介電強度測試原理圖。在金屬基體表面上噴涂介電涂層，記錄擊穿前的電壓變化，從而得到涂層的介電強度。但是式驗過程中要注意避免冠狀放電現(xiàn)象，通過增大試樣的表面積和研磨與電極接觸的表面，可以降低冠狀放申現(xiàn)象。并促進擊穿的發(fā)生。
