短節絕緣涂層技術要求
2019-1-3 15:46:46 點擊：
I、機體材料要求：
機體材料厲性：無磁材料.滿足P550無磁機械性能。
機體硬度：材料經固溶及時效處理后HRC40-45。
屈服強度RpO.2 抗拉強度Rm A Z Akv 硬度
MPa KSI MPa KSI % % J HB
>966 彡140 彡 1035 彡150 名20 >50 彡100 300-425

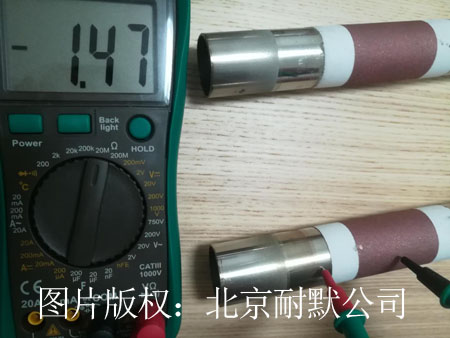

2、絕緣件能要求：使用500V搖表測M絕緣值≥100MΩ。
3、螺紋連接處可承受扭矩：10000N,絕緣圖層不破損。絕緣性能正常。
4、外壁絕緣涂層有效距離要求：≥20mm,并且具有耐磨性。
5、絕緣涂層涂覆耍求：內壁、外壁均噴涂。
6、防水性能要求：螺紋連接處兩端設置防水裝置，防止打鉆用水進入螺紋處, 影響絕緣性能。
7、絕緣短接使用壽命要求：不低于打鉆深度5000米。
8、供貨日期要求：15~20天。
絕緣短節結構如上圖：
最大外徑73,包含涂覆絕緣層后的尺寸。
有效長度：685mm±10mm。
內部通水孔最小內徑：22。
內部必須有類似上圖中連接桿，連接桿外徑12,材料為無磁，外壁有絕緣材料包裹。圖中5和6為限位用的。使連接桿前后左右不能動。
