我們知道純氧化鋁、純氧化鉻涂層的介電性能弱、電阻較大，有一定的絕緣能力（在高溫和高電壓下，仍有被電擊穿、從而失去絕緣能力的可能），純氧化鈦涂層有半導體屬性，可以導電。那么是否含氧化鈦的氧化鋁鈦陶瓷涂層也有導電能力或者說氧化鋁鈦涂層還絕緣嗎？

經過與客戶的共同實驗，得出：當氧化鈦含量在20%以下時，氧化鋁鈦陶瓷涂層仍然絕緣。當氧化鈦含量超過20%時，氧化鋁鈦陶瓷涂層具有了導電能力。

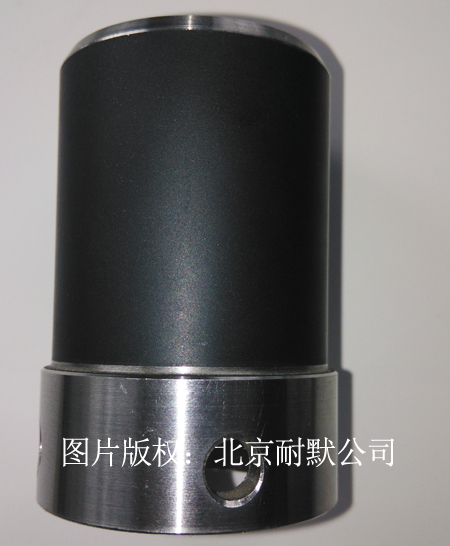

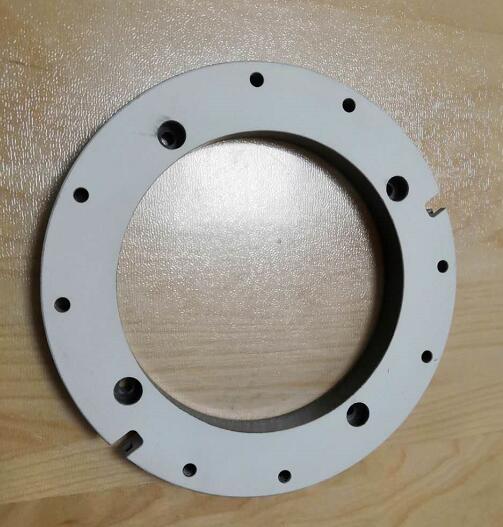

這次，我們依然采用9M大氣等離子熱噴涂系統來做制備氧化鋁鈦陶瓷涂層，前期的棕剛玉噴砂和丙酮加超聲波清洗基材就不再贅述了。因為市面上的陶瓷粉制備工藝不盡相同，所以本次優化出來的噴涂參數僅限于購買“錦州金江”氧化鋁鈦復合粉的客戶參考。

化學知識告訴我們，由于 TiO2在等離子噴涂的高溫射流中的還原作用，涂層的導電性歸因于 TiO2的失氧。在等離子噴涂過程中，TiO2被還原，形成缺氧相，是導致 TiO2具有半導體特性的原因。由于形成缺氧相，導致TiO2中產生氧空位，形成結構缺陷。這種缺陷大多數形成于高溫熔融階段，隨著快速的冷卻，被保留在涂層中。當通電加熱時，這些缺陷對于導電起著主要作用。隨著溫度的升高，一些氧離子從 TiO2中逃至氣相，形成氧空位，隨著氧缺陷增加，產生越來越多的氧空位，導帶中的電子濃度增加，從而降低氧化鋁鈦陶瓷涂層的電阻率。

所以，氧化鋁鈦陶瓷涂層電阻率隨Al2O3含量的增加而增加，這意味著TiO2的含量越高，陶瓷涂層的導電能力越強。另一方面，氧化鋁鈦陶瓷陶瓷涂層電阻率隨溫度升高而呈指數下降。
